Использование

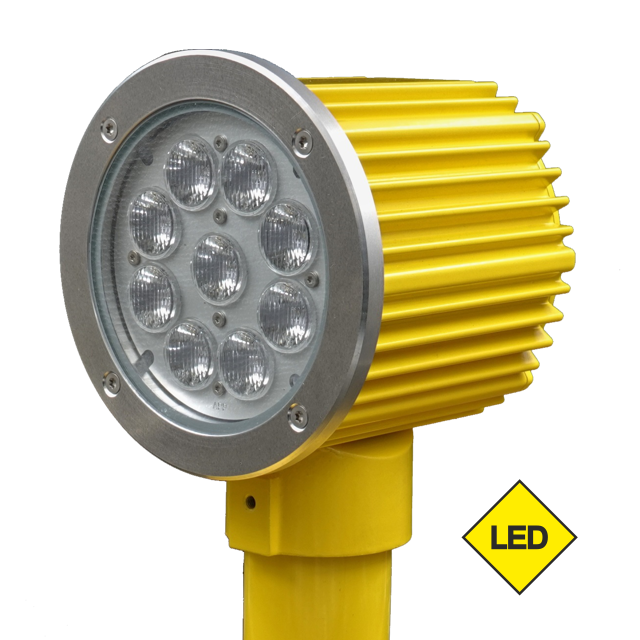

- светодиодный надземный направленный огонь высокой интенсивности для CAT I-III ICAO
Файлы для загрузки
Функция огня
- APP огни приближения и светового горизонта
- ASR боковые огни приближения
- END ограничительные огни ВПП
- THR/THRWB входные огни ВПП и фланговые входные огни ВПП
Использование
- ICAO Annex 14, Vol. 1, App. 1+2
- EASA CS ADR-DSN.U.930+940
- ICAO Doc 9157, Part 4+6
Описание/свойства
- очень прочная цельнометаллическая конструкция
- стеклянная оптика
- модуль контроля с функцией отключения трансформатора
- высокий уровень защиты IP 56
- отличные цветовые характеристики и долгий срок службы лампы благодаря использованию светодиодных технологий
- срок службы 110 000 часов при 100% интенсивности
- все основные части покрашены RAL 1021
Монтаж/привод электроэнергии:
- установка
- монтаж для регулируемой высоты (ломкая муфта 001 057 и трубка диаметра 60 мм 001 400), или
- установка на самую низкую оптическую высоту (только ломкая муфта 001 057.1)
- питание стандартное последовательное 6,6 A или 2,2 A (по выбору) через стандартный изолирующий трансформатор
- кабель питания с литой изоляцией разъема L-823 Type II, Class A, Style 1/6
Строительство / зап. части
- корпус
- передний фланец
- винты
- электроника
- прокладка
- оптический модуль
- стопорные винты
- нижняя часть огня
- уплотнительная втулка
- компенсатор давления
- нижняя часть
- заземляющий винт
- крепление оптического модуля
Механические параметры
- размеры: 135×187×156 мм
- масса: 3,3 кг
Потребляемая мощность
- APP: 37 ВА
- ASR: 15 ВА
- END: 15 ВА
- THR/THRWB: 32 ВА/36 ВА
Условия эксплуатации
- класс защиты: IP 56
- диапазон температуры: -55 до +55 °C
- влагостойкость: do 95 % при +55 °C
- стойкость против ветра: do 540 км/ч
Источник света / оптическая система
- очень мощный светодиодный комплекс с стеклянной оптикой
Принадлежности
- крепежные детали (трубки, ломкие муфты, основания, и т.д.) и удлинительные провода заказываются отдельно
