ML 121

ML-121



02-ML-121-RWE 02-ML-121-THR03-ML-121-UL

Использование

  • галогенный 6,6 A надземный огонь кругового обзора низкой/средней интенсивности со встроенным трансформатором для стационарных/мобильных аэродромов/вертодромов

Файлы для загрузки

Функция огня

  • APP - огонь приближения и светового горизонта
  • THR - входный огонь ВПП
  • END - ограничительный огонь ВПП
  • TWY - боковый огонь РД
  • огонь для вертодромов FATO, TLOF, HAPP, TWY
  • огонь для обозначения закрытых для движения участков

Удовлетворяют требованиям

  • ICAO AERODROMES ANNEX 14 Volume I-4rd
  • FAA AC 150/5345-46B
  • STANAG 3316
  • MAK

Описание/свойства

  • первичные выводы изолирующего трансформатора выведены на нижнюю часть  алюминиевой крышки внутри держателя огня, который является составной  частью огня.
  • огонь состоит из оптической системы и изолирующего трансформатора, залитого в алюминиевой крышке.
  • огонь изготовлен из отливок и штамповок из алюминиевых сплавов, стеклянной заготовки и соединяющих частей из нержавеющей стали, которые обладают стойкостью к соленой среде и УФ излучению.
  • держатель огня – это алюминиевая отливка, на которой крепится огонь, он также служит для крепления огня к трубке с ломкой муфтой.
  • цветные диоптры представляют собой заготовки из стекла, обладающего устойчивостью к тепловым ударам.
  • стеклянный диоптр с алюминиевым круговым кольцом составляет неделимое целое и прикреплен двумя нержавеющими пряжками к алюминиевой крышке.

05 01 01 ml121 schema 01

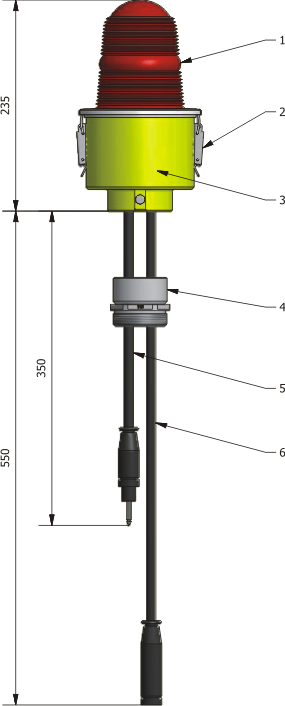

Конструкция

  1. Диоптр с круговым кольцом
  2. Нержавеющие пряжки
  3. Алюминиевая крышка трансформатора
  4. Ломкая муфта с резьбой 2” NPSM
  5. Первичный вывод с коннектором FAA L-823 стиль 2
  6. Первичный вывод с коннектором FAA L-823 стиль 9

Связь /привод электроэнергии

  • питание от регулятора яркости через последовательное кольцо и изолирующий трансформатор
  • привод электроэнергии к огню осуществляется с помощью первичных кабелей с коннекторами FAA L-823 стиль 2 и стиль 9
  • вторичный  вывод выведен на призму цоколя лампы Pk 30d

Механические параметры

  • вес ~4,2 кг
  • размеры
    • высота  237 ±1 мм
    • диаметр 145 ±1 мм
  • регулировка положения огней
    • горизонтальная 0°÷360°
    • вертикальная 0°

Электрические параметры

  • способ питания - контур 6,6 A
  • класс защиты IP 65
  • сопротивление изоляции 50 MОм
  • общая мощность ± 10% согласно варианту 45/65/100 ВА
  • ток 6,6 A
  • электрическая прочность 15кВт

Условия эксплуатации

  • класс защиты IP 65
  • диапазон температуры  от -55 до +55 °C
  • ML 121 и ML 121 H стойкость против ветра и выхлопных газов 480 км/ч

Источник света

  • галогеновые лампы 45/65/100 Вт/6,6 A  с цоколем Pk 30d

Принадлежности

  • принадлежности нужно заказать отдельно (см. крепежные детали)

Номер для заказа/использование

тип мощность [Вт] цвет использование номер
ML 121-APP-100-W 100 белый огонь приближения и светового горизонта 913-070
ML 121-THR-100-G 100 зелёный входный огонь ВПП 913-071
ML 121-END-45-R 45 красный ограничительный огонь ВПП 913-072
ML 121-TWY-45-B 45 синий боковый огонь РД 913-076
ML 121 H-FATO-100-W 100 белый огонь зоны конечного этапа захода на посадку и взлета 913-060
ML 121 H-TLOF-45-Y 45 желтый огонь зоны приземления и отрыва 913-061
ML 121 H-TLOF-65-G 65 зелёный огонь зоны приземления и отрыва 913-094
ML 121 H-APP-100-W 100 белый огонь приближения вертодрома 913-063
ML 121 H-TWY-45-B 45 синий боковый огонь РД 913-062
ML 121 UL-45-R 45 красный огонь для обозначения закрытых для движения участков 913-068

05_01_01_ml121-relief

ML-121-schema-heliport
